Indices fournis par les courbes pression-temps, débit-temps et volume-temps pour une analyse structurée au chevet du patient

Les courbes du ventilateur fournissent des informations importantes sur la synchronisation et l’interaction entre le patient et le ventilateur, mais elles ne doivent pas être interprétées comme permettant, à elles seules, d’établir un diagnostic. La synchronisation patient-ventilateur signifie que les efforts du patient, ses besoins en débit et son rythme inspiratoire neural sont raisonnablement en adéquation avec le déclenchement du ventilateur, l’administration des gaz et le cyclage.

Comme aucune configuration de courbe n’est normale chez tous les patients et avec tous les modes de ventilation, l’analyse des courbes doit être associée à une évaluation clinique. Examiner, lorsque cela est pertinent, les courbes pression-temps, débit-temps et volume-temps conjointement, puis déterminer si le décalage observé est principalement lié au déclenchement, à la délivrance du débit, au cyclage ou à l’expiration.

Commencer par le patient, puis examiner les courbes

Une courbe ne doit jamais primer sur l’évaluation du patient. Il convient d’évaluer l’oxygénation, la ventilation, la détresse respiratoire, les mouvements thoraciques et abdominaux, le niveau de conscience, l’état hémodynamique ainsi que les voies aériennes et le circuit.

Les recommandations de pratique clinique de l’AARC publiées en 2024 intègrent l’évaluation de la synchronisation patient-ventilateur dans une approche plus large et centrée sur le patient, comprenant la physiologie, l’examen clinique, les voies aériennes artificielles, la mécanique respiratoire, les réglages du ventilateur et les alarmes [1]. La condensation, les fuites, les sécrétions, la toux, les mouvements et d’autres facteurs liés au circuit ou au patient peuvent déformer une courbe et imiter une asynchronie patient-ventilateur.

Lire les courbes de pression et de débit conjointement

Les courbes pression-temps peuvent aider à identifier l’effort de déclenchement, les déformations de la pression inspiratoire et les variations au moment du cyclage. Les courbes débit-temps peuvent montrer si un effort inspiratoire est suivi d’une respiration assistée, si le débit délivré semble adapté aux besoins du patient, à quel point les cycles mécaniques successifs sont rapprochés et si le débit expiratoire revient vers la ligne de base avant la respiration suivante.

Les courbes volume-temps, quant à elles, peuvent aider à confirmer les tendances du volume et à évaluer les fuites ou une expiration incomplète, même si elles permettent rarement, à elles seules, de caractériser l’interaction entre le patient et le ventilateur.

Lors de l’apprentissage de la lecture des courbes du ventilateur, il est préférable de commencer par afficher la pression et le débit sur la même échelle temporelle. Ajouter le volume lorsqu’il permet de répondre à une question clinique précise. Une étude prospective a montré une sensibilité relativement faible pour détecter les asynchronies patient-ventilateur dans leur ensemble : l’évaluation au niveau du compte rendu était plus performante que l’analyse respiration par respiration (55 % contre 22 %), tandis que les experts obtenaient de meilleurs résultats que les non-experts dans l’analyse respiration par respiration (28 % contre 16 %) [2].

Examinez plusieurs respirations consécutives plutôt que de vous fier à une seule courbe.

À quoi ressemble une meilleure synchronisation ?

Dans une séquence plus synchronisée, l’effort du patient est rapidement suivi d’une assistance du ventilateur, la pression et le débit suivent la configuration attendue pour le mode sélectionné et le cyclage intervient à proximité de la fin de l’effort inspiratoire.

Le débit expiratoire revient généralement vers la ligne de base avant la respiration suivante. Ces éléments doivent être vérifiés sur plusieurs respirations et interprétés conjointement avec l’état clinique du patient. Une courbe régulière ne suffit pas, à elle seule, à démontrer que l’assistance est adéquate, que la ventilation est appropriée ou que les réglages sont sûrs.

Figure 1. Référence pédagogique illustrative d’une meilleure synchronisation patient-ventilateur.

Quatre configurations de courbes à savoir reconnaître

Pour chaque tracé suspect, comparer la respiration observée à la séquence attendue de pression, de débit et de volume pour le mode sélectionné. Commencer par identifier à quel endroit la séquence attendue est modifiée ; examiner ensuite les mécanismes possibles et les réponses cliniques appropriées.

1. Déclenchement inefficace

Indice sur la courbe :

Commencer par la phase expiratoire. Lors d’un déclenchement efficace, une légère baisse de pression ou une déviation du débit expiratoire est suivie d’une remontée de la pression et d’un débit inspiratoire positif.

En cas de déclenchement inefficace, une déviation de pression ou de débit peut apparaître sans qu’elle soit suivie d’une respiration assistée. La pression et le débit restent en phase expiratoire, ce qui suggère qu’un effort inspiratoire du patient n’a pas déclenché le ventilateur. Des efforts inefficaces répétés peuvent entraîner l’affichage d’une fréquence respiratoire inférieure à la fréquence réelle des efforts du patient.

Évaluation clinique et technique :

Évaluer le débit expiratoire, la PEP intrinsèque, la sensibilité du déclenchement, la fréquence respiratoire, le volume courant, la ventilation minute et les échanges gazeux. Après avoir vérifié le circuit et les voies aériennes, envisager une durée expiratoire insuffisante, une augmentation des résistances, un effort inspiratoire faible, un déclenchement insuffisamment sensible, une PEP intrinsèque ou une assistance ventilatoire excessive.

Approche au chevet avec Chenwei :

Lorsque la configuration spécifique du ventilateur le permet, les fonctions de gel et de revue des courbes peuvent aider les cliniciens à examiner de brèves déviations de pression ou de débit qui seraient autrement difficiles à observer en temps réel. La sensibilité du déclenchement peut alors être évaluée et ajustée en fonction de l’état clinique du patient et du mode de ventilation.

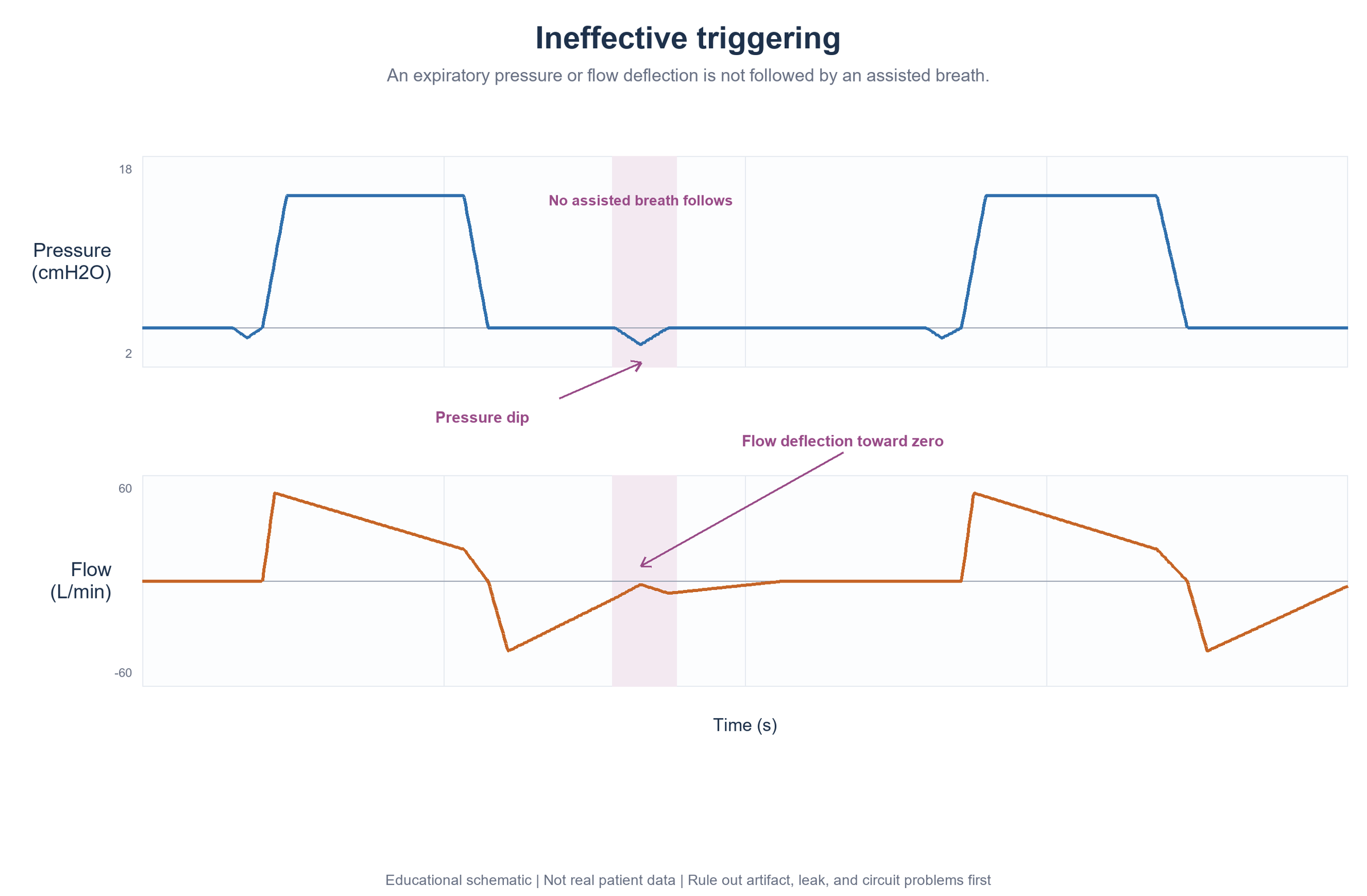

Figure 2. Déclenchement inefficace : déviation de la pression ou du débit expiratoire sans respiration assistée ultérieure.

2. Débit insuffisant pendant la ventilation mécanique

Indice sur la courbe :

Examiner la courbe de pression pendant l’inspiration. Lorsque le débit est adéquat, la pression des voies aériennes suit la forme attendue pour le mode et la configuration de débit sélectionnés.

Une déviation inspiratoire vers l’intérieur ou une encoche persistante au cours de l’inspiration peut suggérer que le débit délivré est insuffisant par rapport aux besoins du patient, en particulier lorsque cette configuration se répète d’une respiration à l’autre et concorde avec la présentation clinique du patient.

Évaluation clinique et technique :

Confirmer la configuration sur plusieurs respirations, puis évaluer la commande respiratoire, le travail respiratoire, la P0.1 lorsqu’elle est disponible, la ventilation courante et minute, les échanges gazeux ainsi que les mesures de pression pertinentes telles que la pression de crête, la pression plateau et la pression motrice [3,7].

Prendre en compte des facteurs contributifs potentiels tels que la douleur, l’anxiété, la fièvre ou l’acidose, ainsi qu’une inadéquation concernant le débit inspiratoire, le temps de montée en pression, le temps inspiratoire ou le mode de ventilation.

Les modes à double contrôle avec objectifs adaptatifs, tels que le PRVC ou l’Autoflow, peuvent ajuster la délivrance de la pression en fonction des conditions observées respiration par respiration et ne doivent pas être interprétés simplement comme une ventilation conventionnelle en pression contrôlée.

Approche de Chenwei au chevet du patient :

Lorsqu’elles sont disponibles sur le dispositif concerné, la revue des courbes et les possibilités de réglage des paramètres inspiratoires peuvent aider les cliniciens à déterminer si le débit sélectionné, le temps de montée en pression ou le mode est adapté aux besoins du patient.

Les ventilateurs Chenwei de la série T sont conçus pour assurer une délivrance réactive du débit et de la pression. Ces fonctionnalités peuvent aider les cliniciens à évaluer et à optimiser l’interaction patient-ventilateur, sous réserve de la configuration spécifique du dispositif, de son mode d’emploi et du contexte clinique.

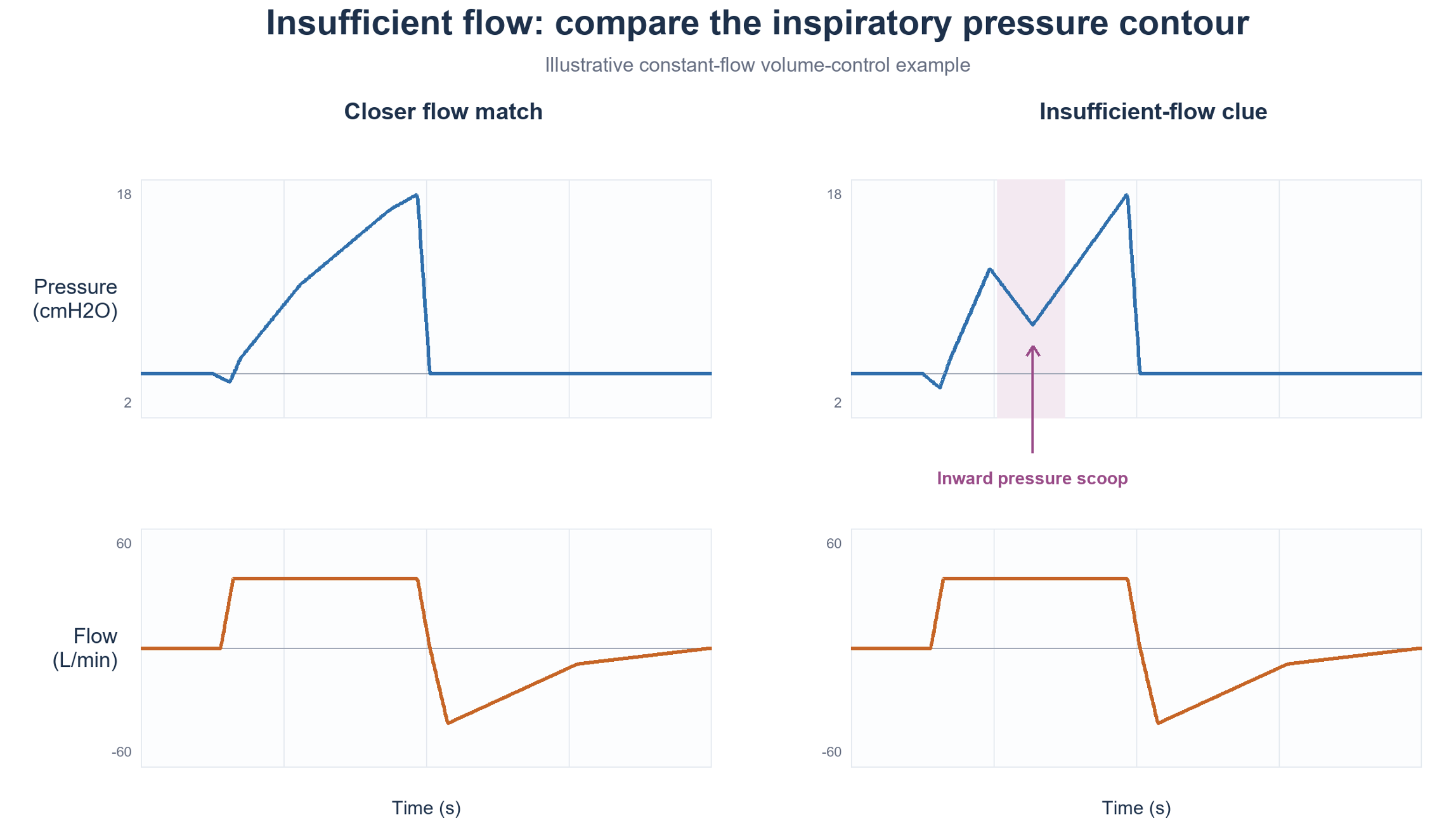

Figure 3. Une encoche inspiratoire sur la courbe pression-temps peut suggérer un débit insuffisant dans un exemple de ventilation à volume contrôlé avec débit constant.

3. Double déclenchement et déclenchement inversé

Indice sur la courbe et distinction clinique :

Examiner la transition entre deux respirations consécutives.

Dans une séquence plus synchronisée, une phase inspiratoire est suivie d’une expiration clairement identifiable avant l’inspiration suivante. En cas de double déclenchement, deux respirations assistées consécutives peuvent survenir avec un intervalle expiratoire très court. Le volume expiré peut ne pas revenir complètement vers la ligne de base et le volume délivré peut s’accumuler sur les deux respirations.

Double déclenchement — commande d’origine patient :

Le double déclenchement est souvent associé à un effort inspiratoire élevé ou prolongé du patient qui se poursuit au-delà du temps inspiratoire du ventilateur, entraînant deux respirations mécaniquement assistées consécutives et un éventuel empilement des volumes [6].

Déclenchement inversé — temporalité d’origine ventilateur :

Le déclenchement inversé désigne une respiration initiée par le ventilateur et suivie d’une contraction du diaphragme ou des muscles respiratoires du patient. Ce phénomène peut impliquer un entraînement respiratoire induit par le ventilateur et doit être distingué du double déclenchement d’origine patient, car le mécanisme sous-jacent et les stratégies de prise en charge potentielles diffèrent.

Évaluation clinique et technique :

Évaluez le volume expiré cumulé, le volume courant rapporté au poids corporel prédit, les pressions de crête, plateau et motrice, ainsi que la ventilation minute et la fréquence respiratoire réglée ou délivrée [4].

Prendre en compte la commande respiratoire, le cyclage prématuré, le temps inspiratoire, le débit et les critères d’arrêt du cycle avant d’ajuster l’assistance ventilatoire.

Lorsque l’on suspecte un déclenchement inversé et que le mécanisme reste incertain, un monitorage complémentaire, notamment par pression œsophagienne ou par activité électrique du diaphragme, peut aider à caractériser l’interaction.

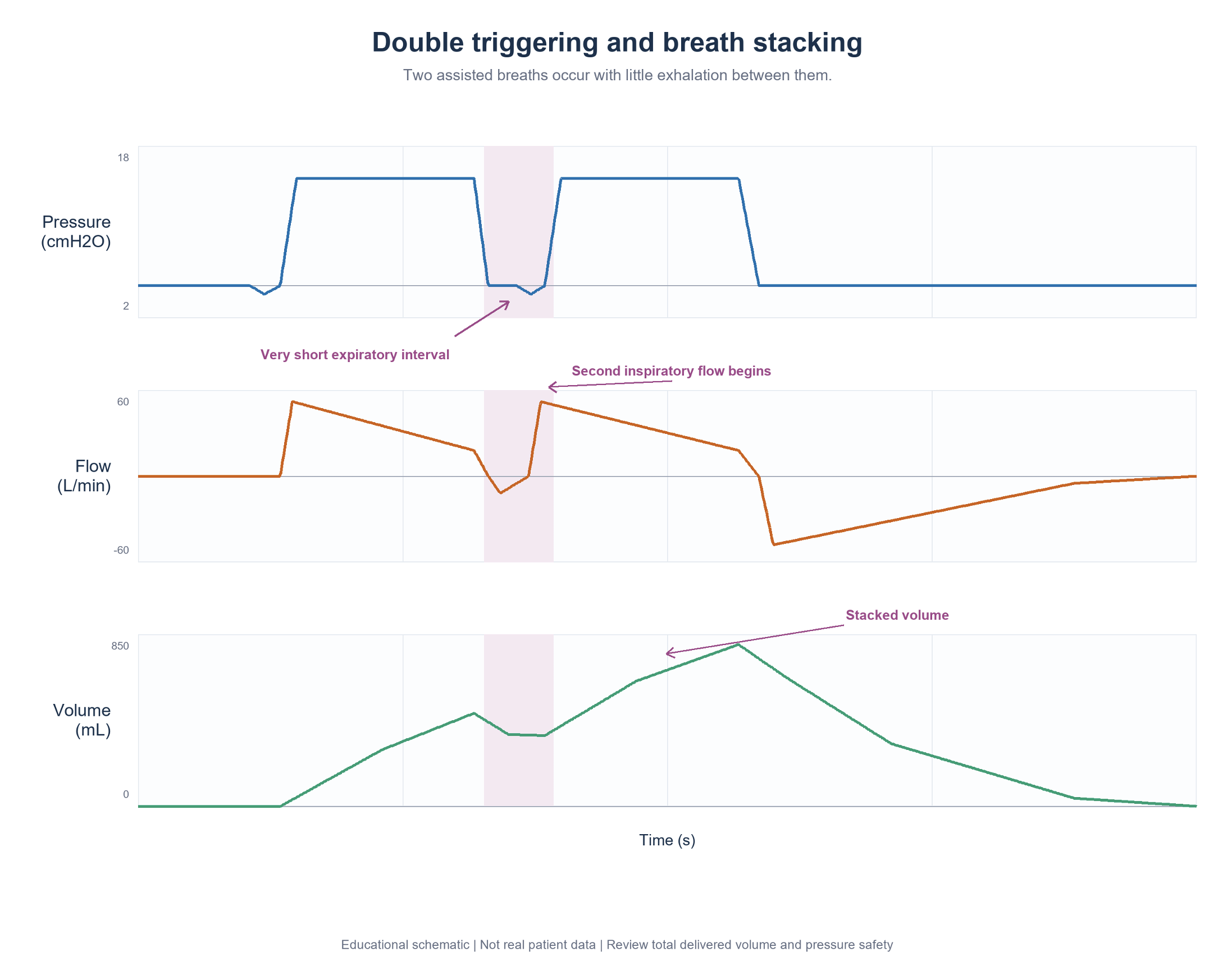

Figure 4. Double déclenchement : deux respirations assistées séparées par un intervalle expiratoire très court et empilement illustratif du volume.

Approche de Chenwei au chevet du patient :

Lorsque le dispositif le permet, les fonctions de gel et de revue des courbes peuvent aider les cliniciens à examiner l’intervalle entre deux respirations consécutives et à évaluer les variations du volume délivré.

Les ajustements du temps inspiratoire, des critères de cyclage ou du mode de ventilation doivent reposer sur l’effort respiratoire du patient, les échanges gazeux, la mécanique respiratoire et les instructions d’utilisation spécifiques du ventilateur.

4. Cyclage prématuré

Indice sur la courbe :

Examiner la transition entre l’inspiration et l’expiration.

En cas de meilleure synchronisation, le cyclage du ventilateur intervient à proximité de la fin de l’effort inspiratoire du patient et le débit expiratoire évolue de manière régulière.

En cas de cyclage prématuré, l’inspiration mécanique peut prendre fin alors que l’effort inspiratoire du patient se poursuit. Une déviation de pression immédiatement après le cyclage, une configuration anormale du débit au début de l’expiration ou un déclenchement rapide ultérieur peuvent suggérer que le temps inspiratoire mécanique est inférieur au temps inspiratoire neural.

Évaluation clinique et technique :

Évaluer le temps inspiratoire, le rapport I:E, les critères d’arrêt du cycle, le déclenchement répété, la fréquence respiratoire, la ventilation courante et minute, les échanges gazeux et le débit expiratoire.

En ventilation en aide inspiratoire cyclée sur le débit, le seuil d’arrêt du cycle peut être ajusté afin d’influencer le temps inspiratoire mécanique. En ventilation cyclée sur le temps, le temps inspiratoire peut être ajusté lorsque cela est cliniquement approprié [8].

L’ajustement approprié dépend de la mécanique respiratoire du patient, de son effort inspiratoire, du mode de ventilation et de son état clinique.

Approche de Chenwei au chevet du patient :

Lorsqu’elles sont disponibles, les fonctions de gel et de comparaison des courbes peuvent aider les cliniciens à examiner les variations de pression et de débit autour du cyclage.

Les ajustements du seuil d’arrêt du cycle et du temps inspiratoire doivent être individualisés plutôt qu’appliqués selon des recommandations numériques fixes. Tout changement doit être évalué en comparant la courbe suivante à la réponse clinique du patient.

Figure 5. Cyclage prématuré : les perturbations de pression et de débit après le cyclage peuvent indiquer la poursuite de l’effort inspiratoire.

Série T de Chenwei : revue des courbes et fonctionnalités orientées vers la synchronisation

Les ventilateurs Chenwei intègrent des fonctions de surveillance des courbes et des paramètres de ventilation réglables destinés à faciliter l’évaluation de l’interaction patient-ventilateur au chevet du patient.

Selon le modèle et la configuration spécifiques, les fonctions pertinentes peuvent notamment comprendre :

Ces fonctions doivent être considérées comme des outils d’analyse des courbes et d’ajustement du ventilateur, et non comme des méthodes indépendantes permettant de diagnostiquer ou de corriger une asynchronie patient-ventilateur.

Les fonctions spécifiques, les plages de réglage et les caractéristiques de performance doivent toujours être vérifiées dans le mode d’emploi et les spécifications du modèle de ventilateur Chenwei concerné.

Ce que les courbes standard ne permettent pas de déterminer à elles seules

L’étude SYNAPsE de 2026, basée sur une méthode Delphi modifiée, a identifié plusieurs asynchronies patient-ventilateur, notamment le double déclenchement, le déclenchement inefficace, le déclenchement inversé, l’insuffisance de débit et le cyclage prématuré comme des configurations cliniquement pertinentes pouvant être évaluées à l’aide des courbes du ventilateur. Le groupe d’experts n’a pas retenu l’identification fondée uniquement sur les courbes pour l’auto-déclenchement ou le cyclage retardé. Lorsque le mécanisme sous-jacent est incertain, une surveillance complémentaire peut être nécessaire [5].

Les courbes observées au chevet du patient peuvent permettre de préciser la question clinique, mais elles n’apportent pas toujours la réponse définitive.

Une approche en cinq étapes face à une asynchronie suspectée

Stabiliser et évaluer le patient

Les problèmes urgents liés à l’oxygénation, à la ventilation ou à l’état hémodynamique sont prioritaires par rapport à l’interprétation des courbes.

Vérifier les voies aériennes et le circuit

Rechercher une déconnexion, une obstruction, une coudure, de la condensation, des sécrétions, des fuites au niveau de l’interface ou toute autre source d’artéfact sur la courbe.

Localiser le problème et analyser les courbes

Déterminer si le décalage apparent est principalement lié au déclenchement, à la délivrance du débit, au cyclage ou à l’expiration. Utiliser les fonctions de revue des courbes disponibles pour examiner plus attentivement les respirations suspectes.

Intervenir après une évaluation ciblée

Un clinicien qualifié doit évaluer la commande respiratoire, la mécanique respiratoire, le mode de ventilation et les réglages avant toute modification. La sensibilité du déclenchement, le débit inspiratoire, le temps de montée en pression, le temps inspiratoire ou les critères de cyclage peuvent être envisagés en fonction du mécanisme suspecté et du ventilateur utilisé.

La sédation ne doit pas automatiquement constituer la première réponse à une anomalie de la courbe ; la cause sous-jacente du décalage entre le patient et le ventilateur doit d’abord être évaluée.

Réévaluer et comparer

Répétez l’analyse des courbes après une intervention et évaluez la réponse clinique du patient. Lorsque la comparaison des courbes est disponible, comparer des respirations similaires avant et après l’ajustement.

L’interprétation des courbes est plus efficace lorsqu’elle s’inscrit dans une boucle continue d’observation, d’évaluation clinique, d’intervention et de réévaluation. L’objectif n’est pas d’attribuer une étiquette à chaque courbe inhabituelle, mais de reconnaître un décalage potentiel, d’en identifier la phase et le mécanisme, et de fournir à l’équipe clinique des informations plus claires pour guider l’évaluation et l’ajustement appropriés du ventilateur.

Références

1. Goodfellow LT, Miller AG, Varekojis SM, et al. AARC Clinical Practice Guideline: Patient-Ventilator Assessment. Respir Care. 2024;69(8):1042-1054. doi:10.4187/respcare.12007.

2. Colombo D, Cammarota G, Alemani M, et al. Efficacy of ventilator waveforms observation in detecting patient-ventilator asynchrony. Crit Care Med. 2011;39(11):2452-2457. doi:10.1097/CCM.0b013e318225753c.

3. Sottile PD, Smith B, Stroh JN, Albers DJ, Moss M. Flow-Limited and Reverse-Triggered Ventilator Dyssynchrony Are Associated With Increased Tidal and Dynamic Transpulmonary Pressure. Crit Care Med. 2024;52(5):743-751. doi:10.1097/CCM.0000000000006180.

4. de Haro C, Lopez-Aguilar J, Magrans R, et al. Double Cycling During Mechanical Ventilation: Frequency, Mechanisms, and Physiologic Implications. Crit Care Med. 2018;46(9):1385-1392. doi:10.1097/CCM.0000000000003256.

5. Molenaar MA, Nasa P, Damiani LF, et al. Consensus on identifying and ranking ventilator asynchronies in invasively ventilated ICU patients: a modified Delphi study (SYNAPsE). Intensive Care Med. 2026;52:423-433. doi:10.1007/s00134-026-08328-2.

6. Thille AW, Cabello B, Galia F, Lyazidi A, Brochard L. Reduction of patient-ventilator asynchrony by reducing tidal volume during pressure-support ventilation. Intensive Care Med. 2008;34(8):1477-1486. doi:10.1007/s00134-008-1121-9.

7. MacIntyre NR, McConnell R, Cheng KC, Sane A. Patient-ventilator flow dyssynchrony: flow-limited versus pressure-limited breaths. Crit Care Med. 1997;25(10):1671-1677. doi:10.1097/00003246-199710000-00016.

8. Mojoli F, Orlando A, Bianchi IM, et al. Waveforms-guided cycling-off during pressure support ventilation improves both inspiratory and expiratory patient-ventilator synchronisation. Anaesth Crit Care Pain Med. 2022;41(6):101153. doi:10.1016/j.accpm.2022.101153.

Avertissement

Cet article est destiné aux professionnels de santé à des fins exclusivement éducatives et informatives. Il ne se substitue pas au jugement clinique professionnel, au diagnostic ou au traitement. Les réglages et ajustements du ventilateur doivent être effectués uniquement par du personnel médical qualifié, sur la base d’une évaluation individuelle du patient, des protocoles cliniques applicables et du mode d’emploi du ventilateur concerné.

Les informations présentées dans cet article ne constituent pas un avis médical, des recommandations thérapeutiques ni une garantie quant à l’efficacité clinique ou à la sécurité d’un quelconque produit. Les fonctions, spécifications et caractéristiques de performance des produits peuvent varier selon le modèle et la configuration et doivent être vérifiées dans la documentation applicable au produit.
